電動環鏈葫蘆是一種輕小型起重設備,它由電動機、傳動機構和鏈輪組成,利用鏈條作為起升介質,實現載荷的垂直或水平移動。電動環鏈葫蘆與鋼絲繩電動葫蘆相比,具有體積小、質量輕、結構簡單、操作方便、維護容易等優點,適用于工廠、倉庫、碼頭、建筑等場合。
電動環鏈葫蘆的起重參數主要包括起重量、起升高度、起升速度和工作級別。起重量是指電動環鏈葫蘆能夠安全起吊的最大載荷,一般為0.5t-35t。起升高度是指電動環鏈葫蘆能夠?qū)⑤d荷從最低點提升到最高點的距離,一般為3m-120m。起升速度是指電動環鏈葫蘆將載荷提升或下降的速率,一般為0.8m/min-8m/min。
電動環鏈葫蘆的工作級別是根據電動葫蘆在額定的載重下,其工作頻率和工作時長來界定的一個國際通用數值。 電動葫蘆的工作級別劃分標準有M3、M4、M5、M6、M7、M8這幾種,級別越高,說明其電機工作量越大,電機的性能越好,使用壽命越長。我國的電動葫蘆級別一般在M5左右,具有操作簡單、重量輕、性能穩定、使用壽命長等優勢。
電動環鏈葫蘆的設計特點主要有以下幾點:
采用高強度、耐老化、耐磨損的圓鋼鏈作為起升介質,具有良好的安全性和可靠性。
采用高性能、低噪音、長壽命的電機作為驅動力源,具有較高的安全余量和接電持續率。
采用先進、精密、耐用的傳動機構,包括斜齒輪嚙合齒輪箱、摩擦離合器和制動器等部件,實現了順暢運行和過載保護。
采用24V接觸器控制系統和運行限位開關等電氣控制裝置,實現了安全相關功能和操作便捷性。
采用堅固、輕巧、美觀的鋁制外殼和塑料集鏈盒等外部部件,實現了防塵防水和耐沖擊性。
采用符合人體工程學設計的手電門和可調節懸掛連接板等操作部件,實現了操作舒適性和靈活性。
根據不同的使用場合和需求,電動環鏈葫蘆可以分為以下幾種類型:
固定式:將電動環鏈葫蘆固定在一個固定的支點上,只能進行垂直方向的起升操作,適用于較小的工作場所。
運行式:將電動環鏈葫蘆安裝在一個可以沿著軌道水平移動的小車上,可以進行垂直和水平方向的起升操作,適用于較大的工作場所。
低凈空式:將電動環鏈葫蘆的電機和齒輪箱安裝在同一側,減小了吊鉤尺寸C,提高了凈空高度,適用于較低的工作場所。

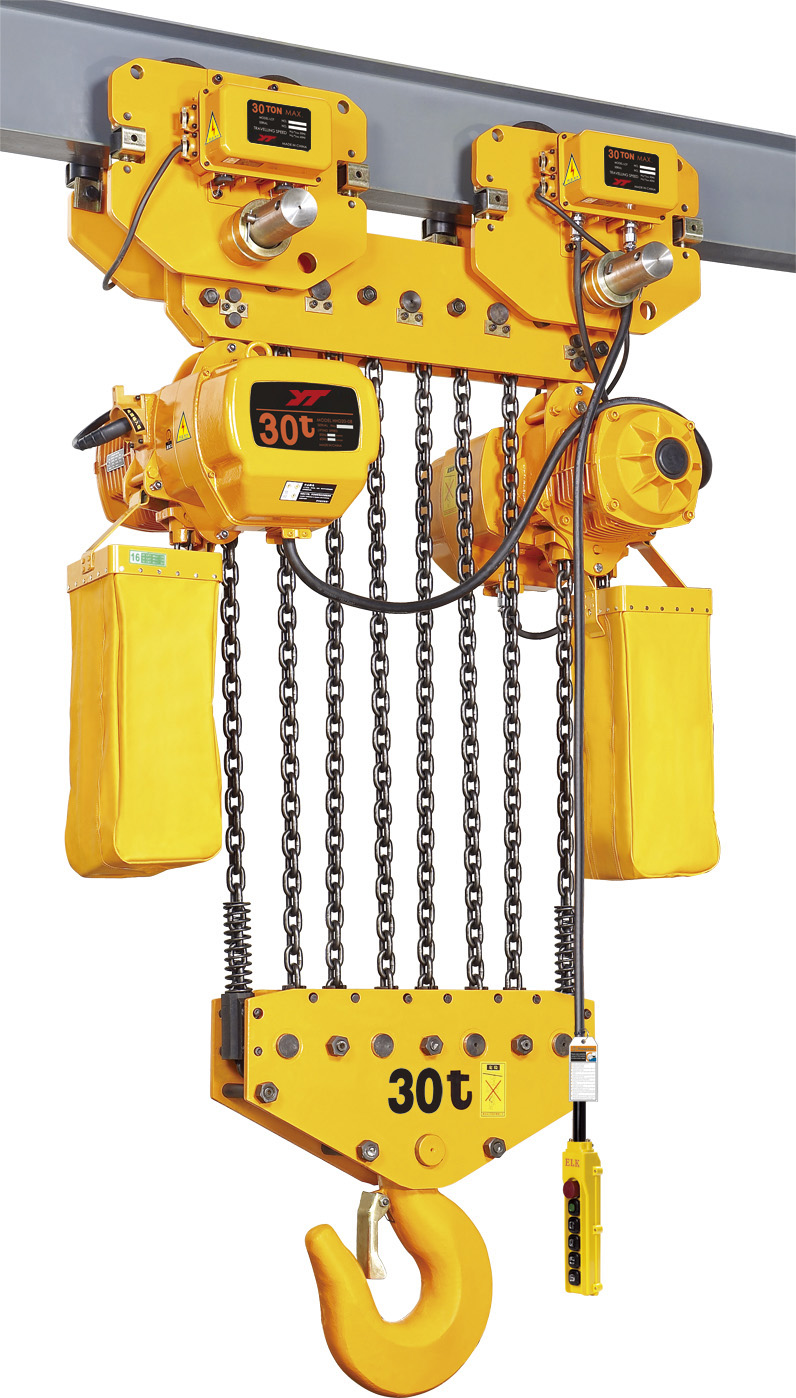

雙環鏈?zhǔn)剑簩膳_(tái)電動環鏈葫蘆安裝在同一小車上,采用兩根機械同步鏈條,可以實現對長條物體或橫梁的起升操作。
四鉤式:將四臺電動環鏈葫蘆安裝在同一小車上,可以實現對寬大平整載荷的起升操作。
大料袋式:將電動環鏈葫蘆安裝在一個專門設計的大料袋小車上,可以實現對吊鉤距離加長的大料袋的起升操作。
防爆式:將電動環鏈葫蘆的所有部件都采用防爆設計和材料,可以實現在有爆炸性氣體或粉塵存在的場所的起升操作。
