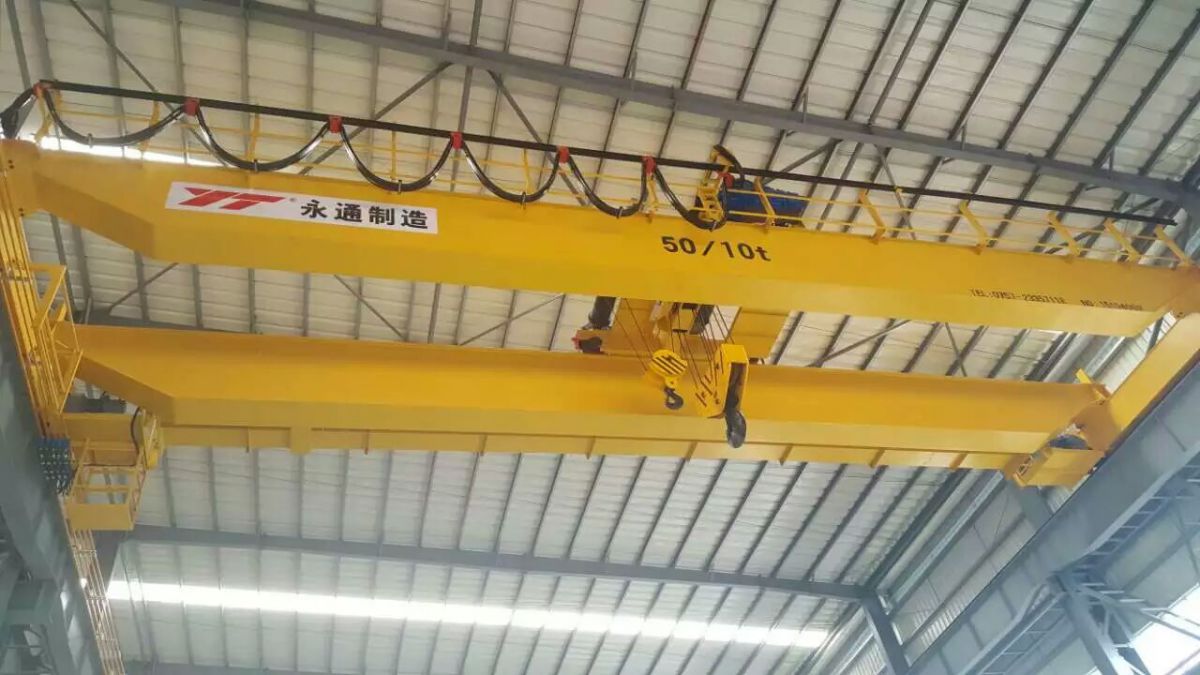

QD型通用橋式起重機（以下簡稱通用起重機）按照標準GB/T14405-93設計 制造，工作級別A3~A6,工作環境溫度在-25℃ ~ +40℃范圍內。

本產品為一般用途起重機，多用于機械制造、裝配、倉庫等場所，不適于在以下條件工作：

a、 有爆炸危險和火災危險的環境；

b、 相對濕度大于85%的場所和充滿腐蝕性氣體的環境；

c、 吊運熔化金屬，有毒物品和易燃易爆物品。

本起重機操縱形式為地面手柄+遙控器操縱。

本起重機機結構特點如下：

1、通用橋式起重機由大車和小車兩部分組成。小車上裝有起升機構和和小車運行機構，整個小車沿裝于主梁蓋板上的小車軌道運行；大車部分則是由起重機橋架等組成。在大車橋架上裝有大車運行機構和小車輸電裝置。

2、起重機的金屬結構由橋架、小車架組成，是起重機的承載結構。橋架由主梁、端梁、走臺和防護欄等組成，主梁和端梁均由鋼板拼焊成箱形斷面結構，具有足夠的強度、剛度和穩定性，確保起重機安全運轉。

3、起重機機構傳動機構由起升機構、小車運行機構和大車運行機構等

 三部分組成。

4、電氣傳動部分由電氣設備和電氣線路所組成。電氣設備包括各機構

 電動機、制動器驅動裝置、電氣控制裝置及電氣保護裝置等組成；電氣線路

 由主回路、控制回路和警示信號回路所組成。

5、 本產品表示方法如下：

本機起重量：10t；跨度：22.50m；工作級別：A6 ；

操控方式：地控+遙控（D+Y）

表示方法：QD10-22.50   A6   D+Y    GB/G14405-93

性能

• QD型通用橋式起重機起重量建議最大可達200t

• QD型通用橋式起重機標準起升高度最大可達100米

• QD型通用橋式起重機標準跨度最大可達50米

• QD型通用橋式起重機按國標GB及ISO 標準設計制造
